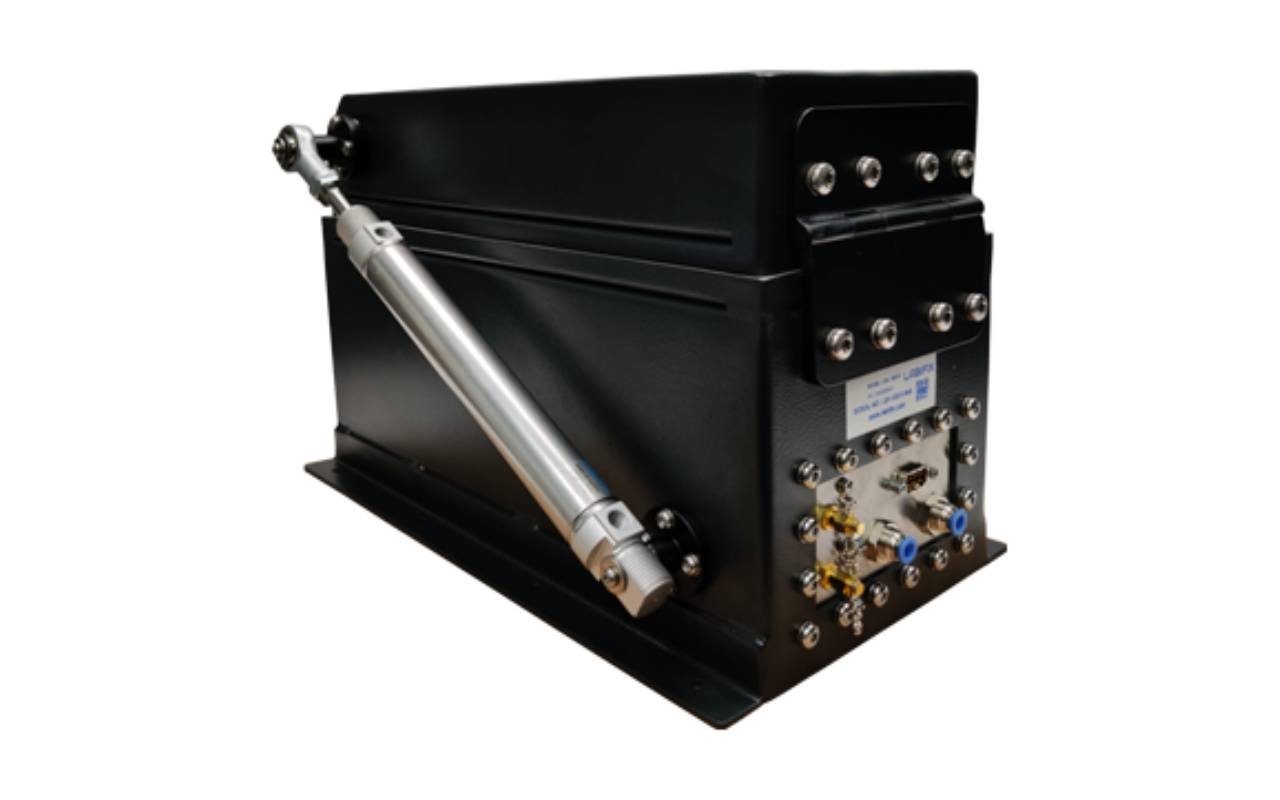

LBX3012 RF Shield Box
Экранированный бокс LabiFix LBX3012: экранирование >85 дБ до 8 ГГц, настраиваемые фильтры I/O и сертификат ISO 9001. Запросите расчет стоимости прямо сейчас!
Ключевые спецификации и характеристики
Verified laboratory measurements and mechanical dimensions for the LBX3012 series.
Технические спецификации и рабочие характеристики
| Параметр спецификации | Инженерное значение и характеристики |
|---|---|
| Обозначение модели | LBX3012 High Isolation RF Enclosure |
| Диапазон рабочих частот | 100 МГц – 12 ГГц (Опционально до 40 ГГц для 5G mmWave) |
| Эффективность экранирования | > 90 дБ @ 2.4 ГГц, > 85 дБ @ 6 ГГц, > 80 дБ @ 12 ГГц |
| Внешние габариты (В x Ш x Г) | 550 x 550 x 400 мм (21.6" x 21.6" x 15.7") |
| Внутренние габариты (В x Ш x Г) | 480 x 480 x 330 мм (18.9" x 18.9" x 13.0") |
| Разъемы ввода-вывода (I/O) | SMA (x4), N-тип (x2), Фильтрованный USB 3.0 (x2), Фильтрованный 1GbE RJ45 (x1), Сетевой фильтр AC |
| Механизм закрытия | Усиленный двойной рычажный зажим / Пневматический привод |
| Тип радиопоглощающего материала | Пирамидальный микроволновый поглотитель высокой плотности (Потери на отражение > 20 дБ) |
| Общий вес | Около 28 кг (61.7 фунтов) |
| Область применения | 5G NR, Wi-Fi 6E/7, Bluetooth LE, GNSS (GPS/ГЛОНАСС), тестирование IoT модулей и OTA |
Матрица частотного ослабления и эффективности экранирования
| Диапазон частот | Эффективность ослабления (дБ) | Условия / Стандарт испытаний |
|---|---|---|
| @ 1 GHz | > 95 dB | Labifix Calibrated Measurement |
| @ 3 GHz | > 90 dB | Labifix Calibrated Measurement |
| @ 6 GHz | > 85 dB | Labifix Calibrated Measurement |
