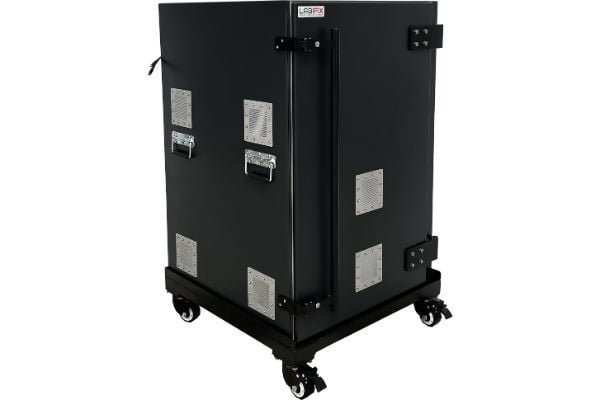

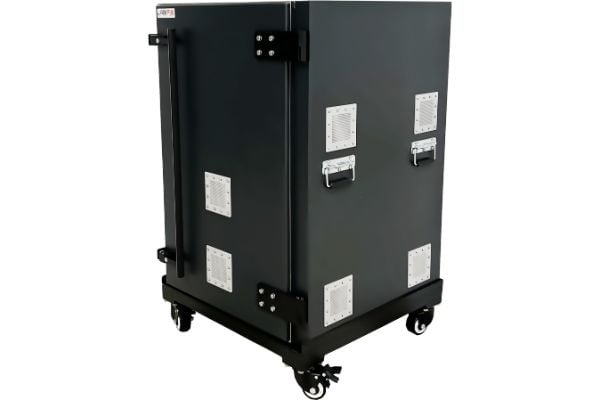

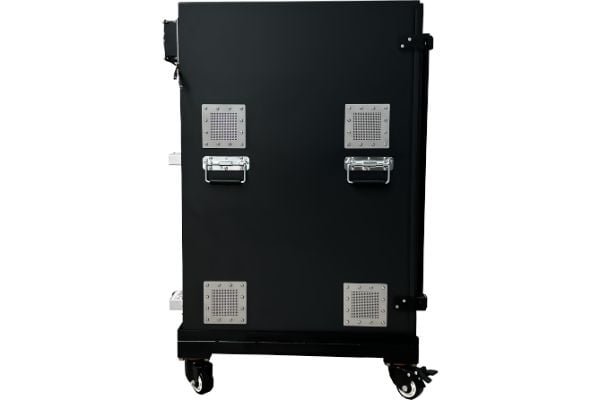

LBX7500 RF Shield Box
Découvrez la boîte de blindage RF LabiFix LBX7500. Atténuation >85dB jusqu'à 18GHz, filtres E/S sur mesure et qualité ISO 9001. Demandez un devis gratuit !
Spécifications Clés & Performances
Verified laboratory measurements and mechanical dimensions for the LBX7500 series.
Spécifications Techniques & Données de Performance
| Paramètre de Spécification | Valeur d'Ingénierie & Détails |
|---|---|
| Désignation du Modèle | LBX7500 High Isolation RF Enclosure |
| Gamme de Fréquence | 100 MHz – 12 GHz (Optionnel jusqu'à 40 GHz pour 5G mmWave) |
| Efficacité de Blindage | > 90 dB @ 2.4 GHz, > 85 dB @ 6 GHz, > 80 dB @ 12 GHz |
| Dimensions Extérieures (H x L x P) | 550 x 550 x 400 mm (21.6" x 21.6" x 15.7") |
| Dimensions Intérieures (H x L x P) | 480 x 480 x 330 mm (18.9" x 18.9" x 13.0") |

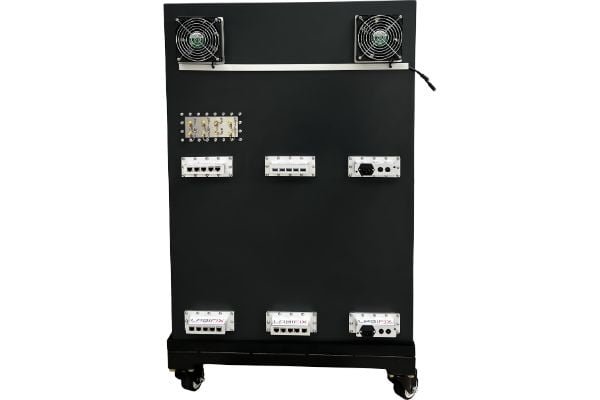

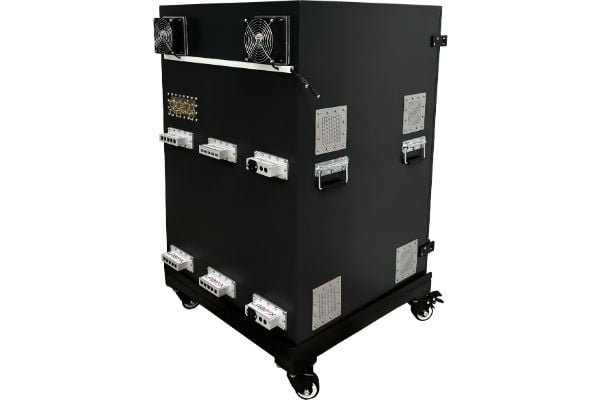

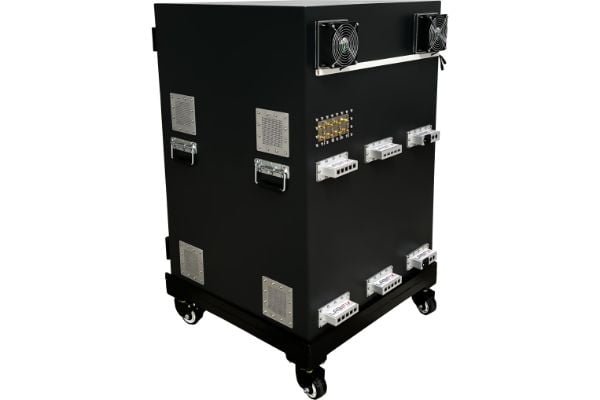

| Connecteurs d'E/S | SMA (x4), type N (x2), USB 3.0 filtré (x2), RJ45 1GbE filtré (x1), Filtre d'alimentation CA |
| Mécanisme d'Opération | Verrou à genouillère double robuste / Actionneur pneumatique |

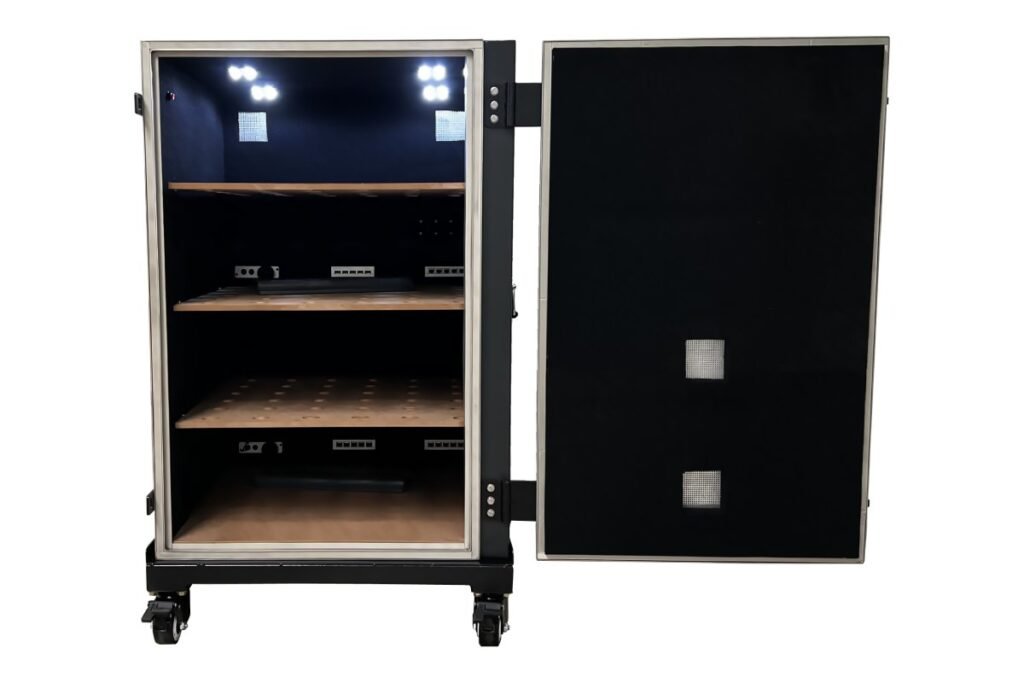

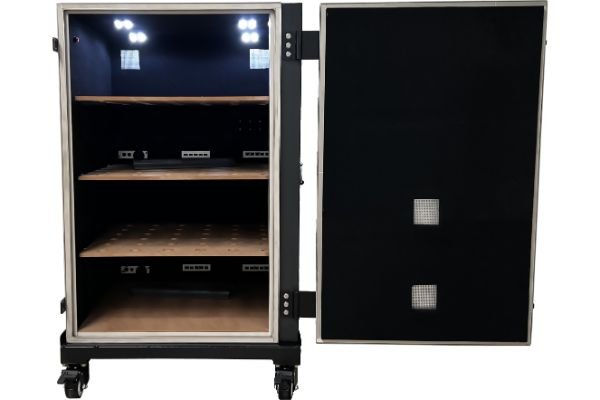

| Type d'Absorbeur RF | Matrice d'absorbeur pyramidal haute densité pour micro-ondes (Atténuation > 20 dB) |
| Poids Total | Env. 28 kg (61.7 lbs) |
| Applications Cibles | 5G NR, Wi-Fi 6E/7, Bluetooth LE, GNSS, Contrôle Qualité IoT & Tests OTA |
Matrice d'Atténuation de Fréquence et d'Efficacité de Blindage
| Bande de Fréquence | Atténuation du Blindage (dB) | Condition / Norme de Test |
|---|---|---|
| 20 MHz - 1 GHz | > 85 dB | Labifix Calibrated Measurement |
| 1 GHz - 3 GHz | > 95 dB | Labifix Calibrated Measurement |
| 3 GHz - 6 GHz | > 90 dB | Labifix Calibrated Measurement |
| 6 GHz - 12 GHz | > 85 dB | Labifix Calibrated Measurement |
