What frequency ranges does LBX3750 support?

LabiFix RF shield boxes and test enclosures support frequencies ranging from 100 MHz up to 18 GHz (and up to 40 GHz / 67 GHz for mmWave applications), offering isolation exceeding 85 dB to 100 dB.

Can the I/O interface filter panels be customized?

Yes, all LabiFix enclosures support customizable filtered I/O connections including SMA, N-type, BNC, USB 3.0, Gigabit Ethernet RJ45, fiber optic waveguide pass-throughs, and AC/DC power line filters.

Are LabiFix enclosures compliant with international standards?

Yes, LabiFix RF shielding solutions are engineered in compliance with IEEE-299, MIL-STD-285, CE Marking Conformity, and RoHS 3 standards, manufactured under ISO 9001:2015 certified quality systems.

Accueil ProduitsLBX3750

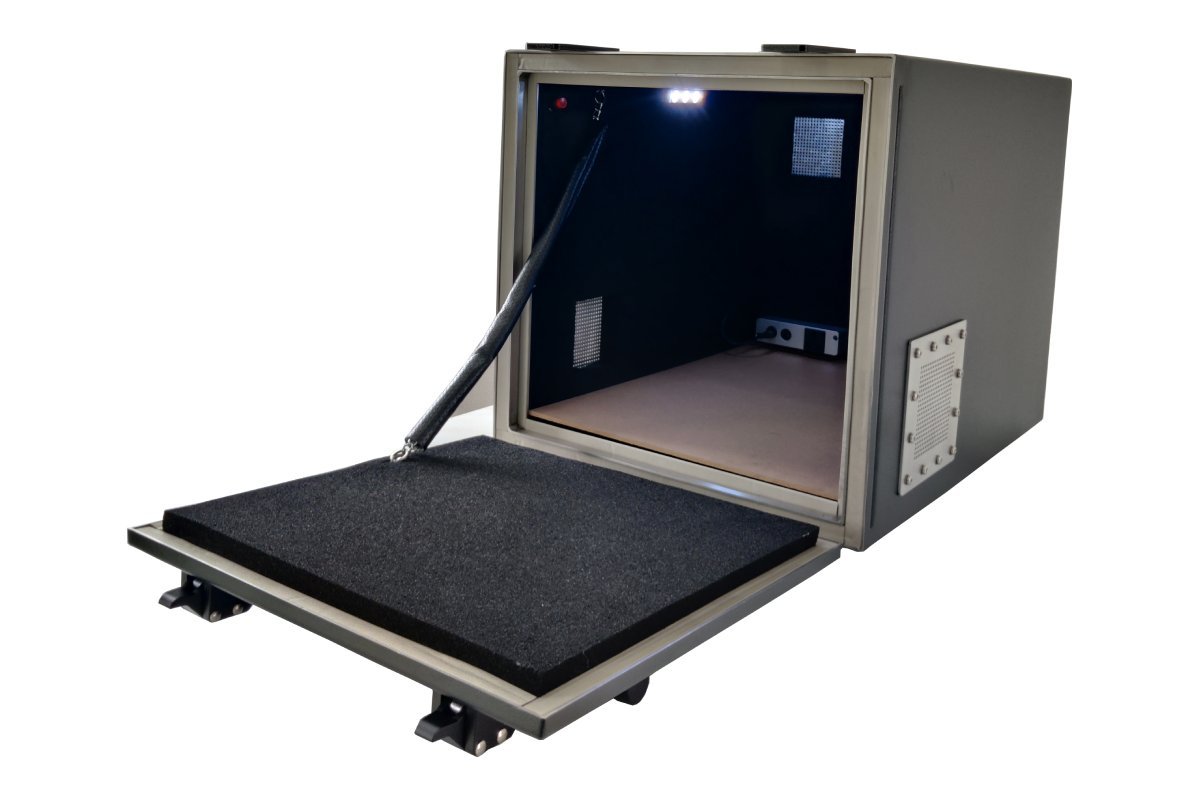

Tests Wi-Fi et Wi-Fi 6E LabiFix RF Shield Box - Vue 1 sur 1

Vue Spécification Industrielle

IEEE-299 Certified

•

MIL-STD-285

•

CE Marked (RED)

BOÎTIER DE BLINDAGE RF100 MHz – 12 GHz

LBX3750 RF Shield Box

Name: LBX3750 Boîte de Blindage RF Pneumatique 8G | LabiFix
Brand: Labifix Innovations
SKU: LBX3750
Availability: InStock
Rating: 4.9 (48 reviews)

Découvrez la boîte de blindage RF LabiFix LBX3750. Atténuation >85dB jusqu'à 8GHz, filtres E/S sur mesure et qualité ISO 9001. Demandez un devis gratuit !

Efficacité du Blindage

> 90 dB @ 2.4 GHz

Extérieur (H x L x P)

15"H x 15"W x 20"D

Intérieur (H x L x P)

13"H x 13"W x 18"D

Absorber Matrix

Pyramidal RF Foam

In Stock / Custom Built to Spec

Response in 2h

Consultation Téléphonique PDF Datasheet

Délai Rapide • Filtres E/S Sur Mesure • ISO 9001:2015

Spécifications Clés & Performances

Verified laboratory measurements and mechanical dimensions for the LBX3750 series.

Spécifications Techniques & Données de Performance

Faites glisser pour afficher tout le tableau

Paramètre de Spécification	Valeur d'Ingénierie & Détails
Désignation du Modèle	LBX3750 High Isolation RF Enclosure
Gamme de Fréquence	100 MHz – 12 GHz (Optionnel jusqu'à 40 GHz pour 5G mmWave)
Efficacité de Blindage	> 90 dB @ 2.4 GHz, > 85 dB @ 6 GHz, > 80 dB @ 12 GHz
Dimensions Extérieures (H x L x P)	550 x 550 x 400 mm (21.6" x 21.6" x 15.7")
Dimensions Intérieures (H x L x P)	480 x 480 x 330 mm (18.9" x 18.9" x 13.0")
Connecteurs d'E/S	SMA (x4), type N (x2), USB 3.0 filtré (x2), RJ45 1GbE filtré (x1), Filtre d'alimentation CA
Mécanisme d'Opération	Verrou à genouillère double robuste / Actionneur pneumatique
Type d'Absorbeur RF	Matrice d'absorbeur pyramidal haute densité pour micro-ondes (Atténuation > 20 dB)
Poids Total	Env. 28 kg (61.7 lbs)
Applications Cibles	5G NR, Wi-Fi 6E/7, Bluetooth LE, GNSS, Contrôle Qualité IoT & Tests OTA

Matrice d'Atténuation de Fréquence et d'Efficacité de Blindage

Faites glisser pour afficher tout le tableau

Bande de Fréquence	Atténuation du Blindage (dB)	Condition / Norme de Test
@ 1 GHz	> 95 dB	Labifix Calibrated Measurement
@ 3 GHz	> 90 dB	Labifix Calibrated Measurement
@ 6 GHz	> 85 dB	Labifix Calibrated Measurement
