IEEE-299 Certified
•MIL-STD-285
•CE Marked (RED)
BOÎTIER DE BLINDAGE RF100 MHz – 12 GHz

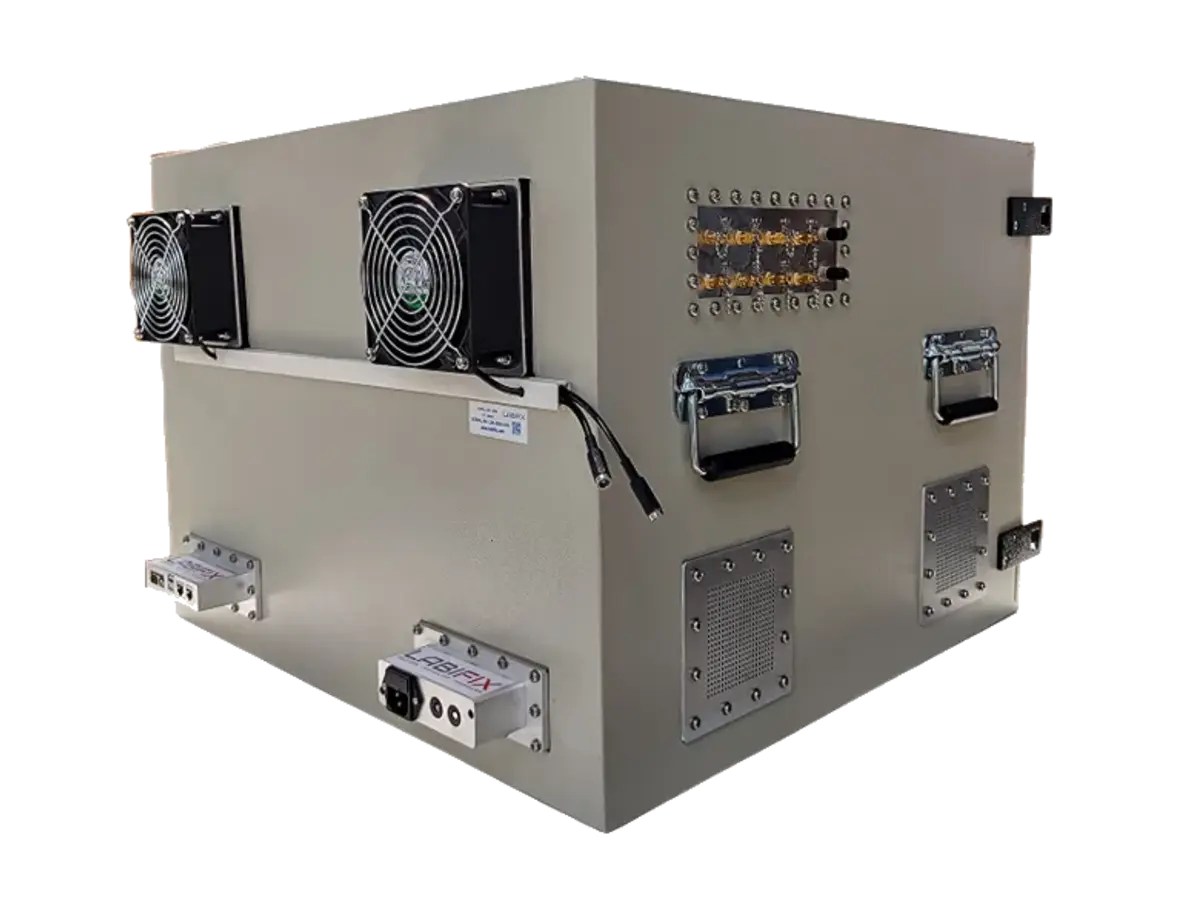

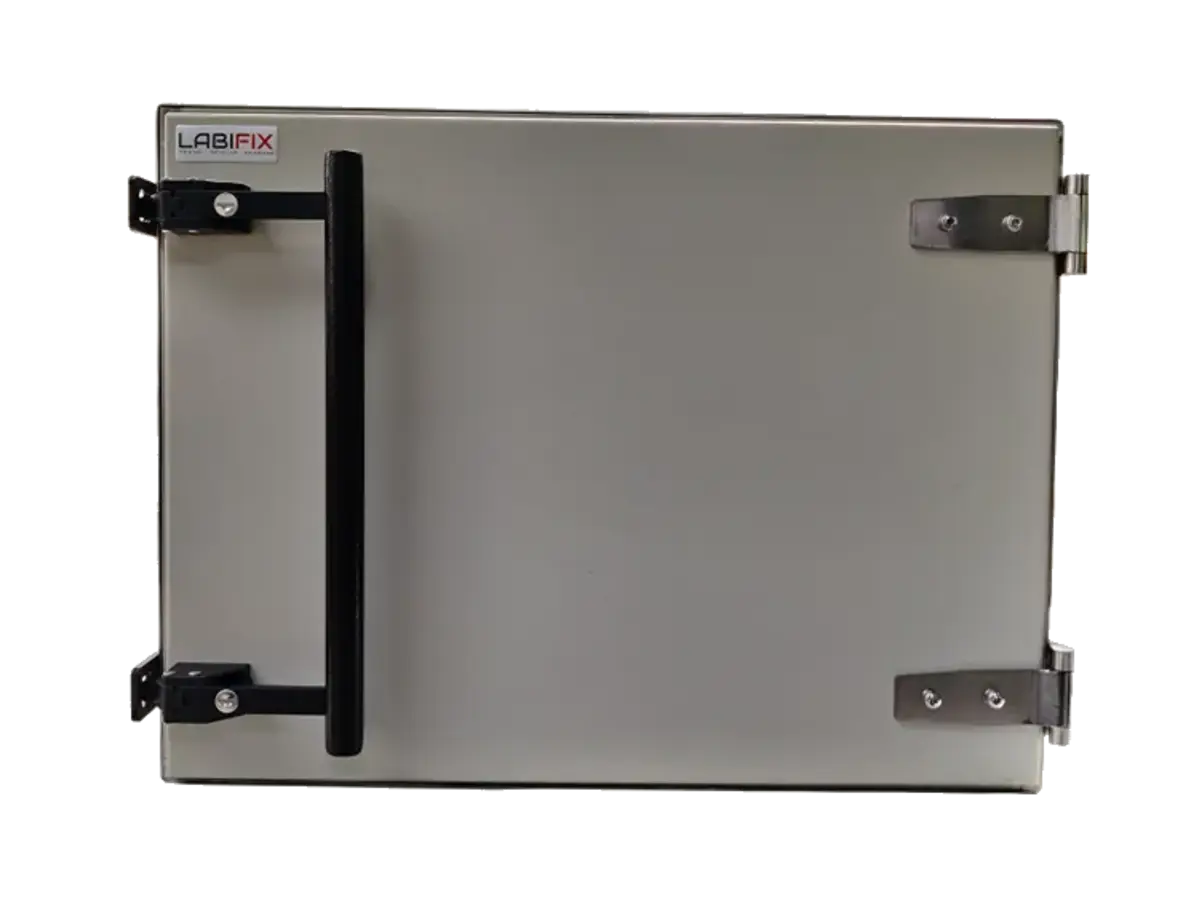

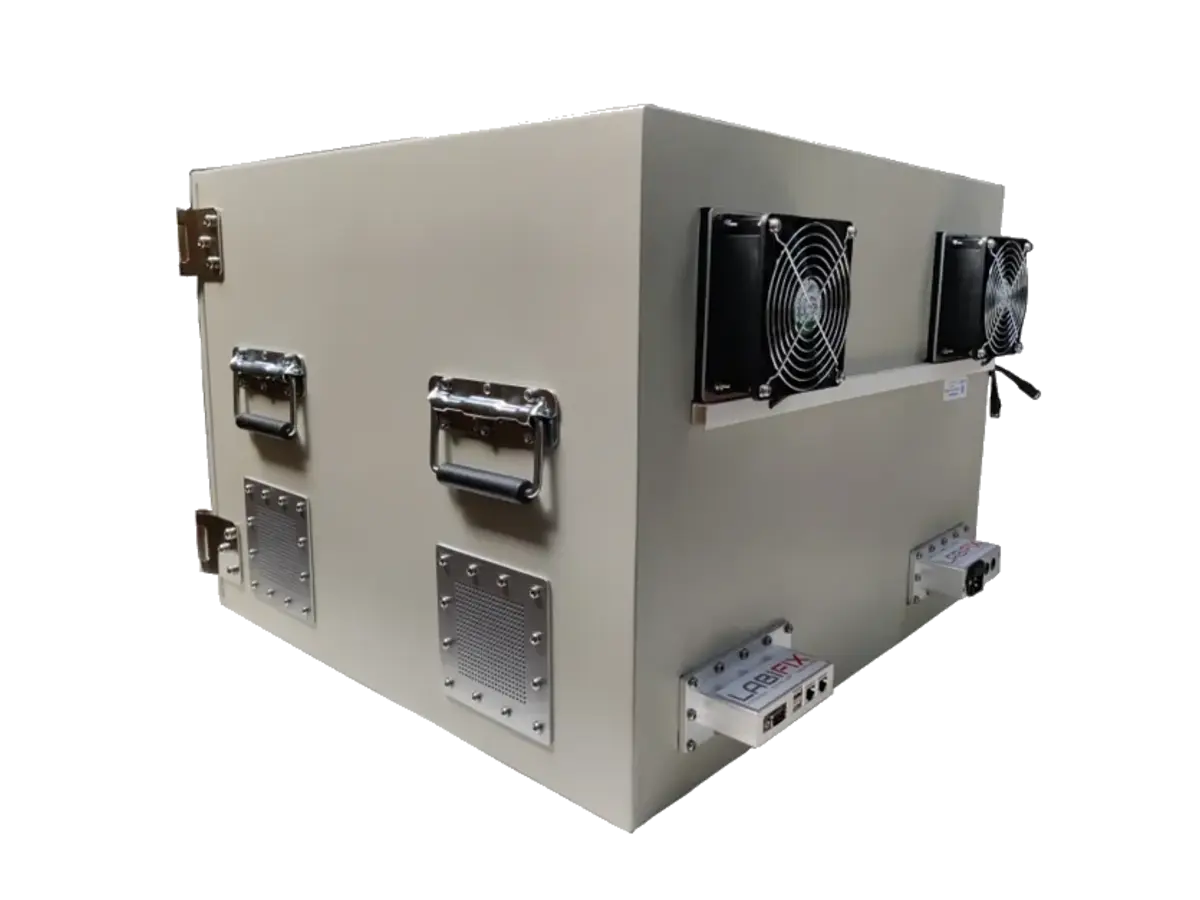

LBX5000 RF Shield Box
Découvrez la boîte de blindage RF LabiFix LBX5000. Atténuation >85dB jusqu'à 12GHz, filtres E/S sur mesure et qualité ISO 9001. Demandez un devis gratuit !
Efficacité du Blindage
> 90 dB @ 2.4 GHz
Extérieur (H x L x P)
25"H x 19"W x 25"D
Intérieur (H x L x P)
23"H x 17"W x 23"D
Absorber Matrix
Pyramidal RF Foam
In Stock / Custom Built to Spec
Response in 2h
Délai Rapide • Filtres E/S Sur Mesure • ISO 9001:2015
Spécifications Clés & Performances
Verified laboratory measurements and mechanical dimensions for the LBX5000 series.
Spécifications Techniques & Données de Performance
Faites glisser pour afficher tout le tableau
| Paramètre de Spécification | Valeur d'Ingénierie & Détails |
|---|---|
| Désignation du Modèle | LBX5000 High Isolation RF Enclosure |
| Gamme de Fréquence | 100 MHz – 12 GHz (Optionnel jusqu'à 40 GHz pour 5G mmWave) |
| Efficacité de Blindage | > 90 dB @ 2.4 GHz, > 85 dB @ 6 GHz, > 80 dB @ 12 GHz |
| Dimensions Extérieures (H x L x P) | 550 x 550 x 400 mm (21.6" x 21.6" x 15.7") |
| Dimensions Intérieures (H x L x P) | 480 x 480 x 330 mm (18.9" x 18.9" x 13.0") |
| Connecteurs d'E/S | SMA (x4), type N (x2), USB 3.0 filtré (x2), RJ45 1GbE filtré (x1), Filtre d'alimentation CA |
| Mécanisme d'Opération | Verrou à genouillère double robuste / Actionneur pneumatique |

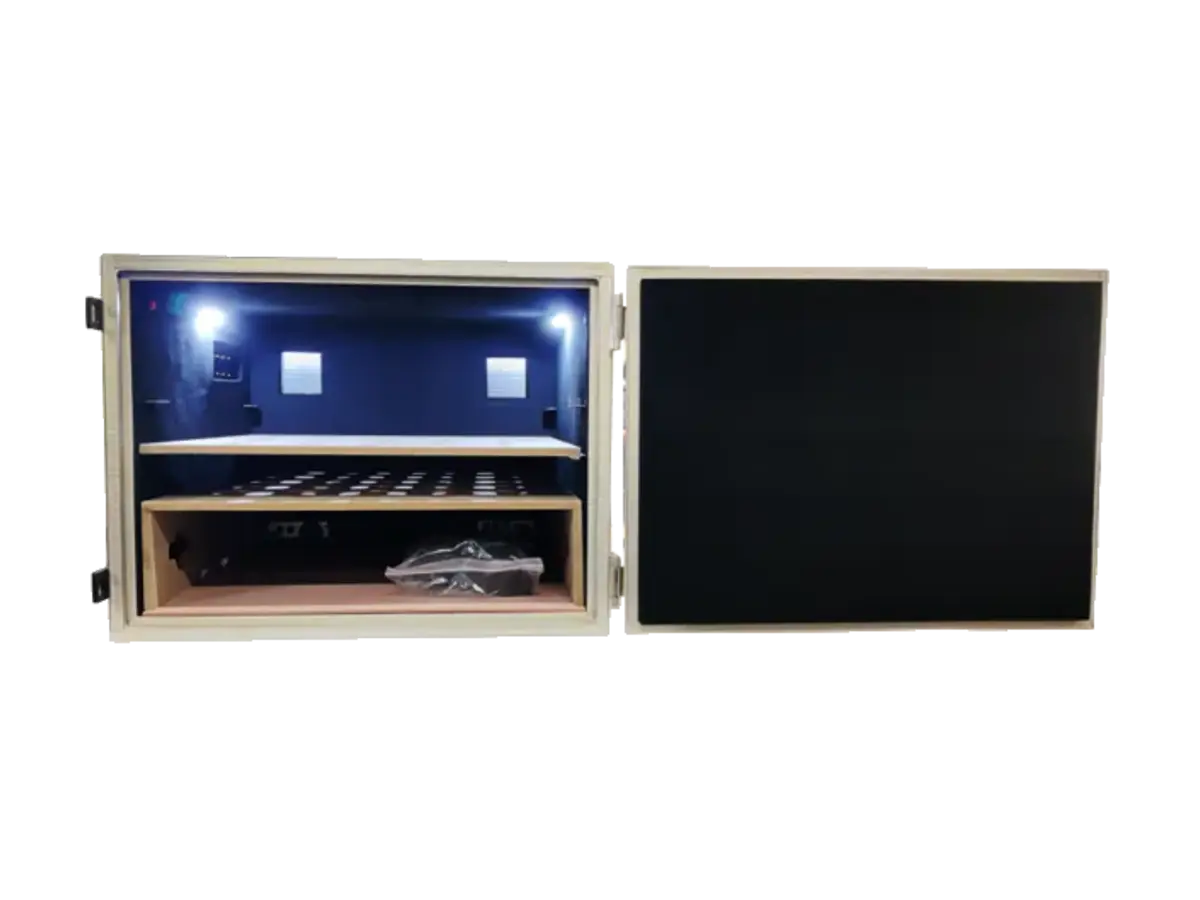

| Type d'Absorbeur RF | Matrice d'absorbeur pyramidal haute densité pour micro-ondes (Atténuation > 20 dB) |
| Poids Total | Env. 28 kg (61.7 lbs) |
| Applications Cibles | 5G NR, Wi-Fi 6E/7, Bluetooth LE, GNSS, Contrôle Qualité IoT & Tests OTA |
Matrice d'Atténuation de Fréquence et d'Efficacité de Blindage
Faites glisser pour afficher tout le tableau
| Bande de Fréquence | Atténuation du Blindage (dB) | Condition / Norme de Test |
|---|---|---|
| @ 1 GHz | > 100 dB | Labifix Calibrated Measurement |
| @ 1 GHz | > 100 dB | Labifix Calibrated Measurement |
| @ 1 GHz | > 95 dB | Labifix Calibrated Measurement |
Contacter l'Équipe Ingénierie
Vous avez une spécification sur mesure ou un besoin de test particulier ? Contactez notre équipe pour des dimensions et filtres adaptés.
